高处作业脚手架构造要求
脚手架:脚手架是为建筑施工或设备安装而临时搭建的辅助作业平台和安全防护的支撑结构。用于工人操作、材料堆放及安全防护。
一、脚手架构造要求涵盖立杆设置、水平杆布局、剪刀撑配置等关键要素,需严格遵循安全规范和受力标准以确保整体稳定性。核心要点包括:立杆间距均匀并设置底座/垫板、纵横扫地杆固定间距≤200mm、剪刀撑角度45°-60°、连墙件距主节点≤300mm等强制规定。
二、脚手架构造措施应合理、齐全、完整,并应保证架体传力清晰、受力均匀。
三、脚手架杆件连接节点应具备足够强度和转动刚度,架体在使用期内节点应无松动。
四、沿所施工建筑物每3层或高度不大于10m处应设置一层水平防护。
五、脚手架结构要求

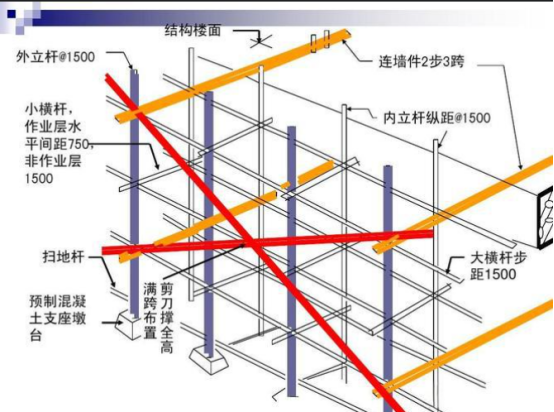

1.立杆结构要求
①立杆垂直度偏差不大于架高的1/300,且全高偏差≤100mm。
间距: 纵距、横距按设计计算确定,常用1.2~1.8m(扣件式),最大不超过2.0m(具体看类型和荷载)。
②除顶层顶步外,必须采用对接扣件连接。相邻立杆接头应错开≥500mm,且不在同步内。顶层顶步可采用搭接,搭接长度≥1m,用≥2个旋转扣件固定。
③立杆底部必须设置底座或可调底座。
2.纵向水平杆 (大横杆)结构要求
①纵向水平杆设置在立杆内侧,长度≥3跨。
②接长宜采用对接扣件,接头错开≥500mm,不宜设在同步同跨内。也可搭接(要求同立杆搭接)。
③纵向水平杆为横向水平杆的支座。
3.横向水平杆 (小横杆)结构要求
①主节点处(立杆与纵向水平杆交接处)必须设置一根,用直角扣件扣接且严禁拆除。
②两端应固定在纵向水平杆上。
③靠墙一端外伸长度≤500mm(装修架)或≤100mm(结构架)。
4.扫地杆结构要求
①在立杆底部必须设置纵、横向扫地杆。
②纵向扫地杆用直角扣件固定在距底座上皮≤200mm的立杆上。
③横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。
5.剪刀撑结构要求
①每道剪刀撑的宽度应为4跨~6跨,且不应小于6m,也不应大于9m;剪刀撑斜杆与水平面的倾角应在45°~60°之间;
②当搭设高度在24m以下时,应在架体两端、转角及中间每隔不超过15m各设置一道剪刀撑,并应由底至顶连续设置;当搭设高度在24m及以上时,应在全外侧立面上由底至顶连续设置;
③悬挑脚手架、附着式升降脚手架应在全外侧立面上由底至顶连续设置剪刀撑。
④剪刀撑与地面夹角在45°~60°之间,
⑤剪刀撑 搭接长度≥1m时,用≥3个旋转扣件固定。
⑥剪刀撑必须与立杆或横向水平杆用旋转扣件牢固连接(主节点附近)。
6.横向斜撑 (之字撑)结构要求
①在拐角、开口型脚手架两端必须设置。高度≥24m的封闭型脚手架,除拐角外,中间每隔6跨距设置一道。
②由底至顶呈“之”字形连续布置,与地面夹角约45°。
7.连墙件结构要求
①连墙件应采用能承受压力和拉力的刚性构件,强度能抵抗设计风荷载和水平力,并应与工程结构和架体连接牢固;
②连墙点的水平间距不得超过3跨,竖向间距不得超过3步,连墙点之上架体的悬臂高度不应超过2步;
③在架体的转角处、开口型作业脚手架端部应增设连墙件,连墙件竖向间距不应大于建筑物层高,且不应大于4m。
④连墙件靠近主节点设置,偏离主节点距离≤300mm。
⑤严禁随意拆除或削弱连墙件。确需临时拆除,必须采取可靠临时加固措施,并及时恢复。
8.脚手板结构要求
①作业层脚手板必须铺满、铺稳、铺实,并应满足稳固可靠的要求。当作业层边缘与结构外表面的距离大于150mm时,应采取防护措施。
②脚手板两端应用直径≥3.2mm的镀锌钢丝固定在支承杆件上。钢脚手板焊接或挂钩固定。
③脚手板对接平铺时,接头处设两根横向水平杆,间距≤300mm。搭接铺设时,搭接长度≥200mm,板下支承杆间距≤200mm。
④脚手板严禁出现探头板,脚手板伸出横向水平杆以外的部分不应大于200mm。
⑤采用挂钩连接的钢脚手板,应带有自锁装置且与作业层水平杆锁紧。
⑥木脚手板、竹串片脚手板、竹芭脚手板应有可靠的水平杆支承,并应绑扎稳固。
⑦作业脚手架底层脚手板应采取封闭措施。
9.护栏与挡脚板结构要求
①作业层必须在脚手架外侧设置上栏杆(高度1.2m)和中栏杆(高度0.6m)。
②作业层外侧必须设置高度≥180mm的挡脚板。
10.安全网结构要求
①外立面必须满挂符合要求的阻燃型密目式安全立网,用尼龙绳或专用绑绳绑扎牢固。
②作业层下方应设置水平安全网(平网)作为防护层,每隔不大于10m设置一道。
11.底座和托撑结构要求
①脚手架可调底座和可调托撑调节螺杆插人脚手架立杆内的长度不应小于150mm,且调节螺杆伸出长度应经计算确定,并应符合下列规定:
②当插入的立杆钢管直径为42mm时,伸出长度不应大于 200mm;
③当插入的立杆钢管直径为48.3mm及以上时,伸出长度不应大于500mm。
④可调底座和可调托撑螺杆插人脚手架立杆钢管内的间隙不应大于2.5mm。
12.斜道结构要求
①人行斜道坡度≤1:3,运料斜道坡度≤1:6。
②人行斜道宽度≥1m,转弯平台面积≥6㎡。
③人行斜道上防滑条间距250~300mm。
④人行斜道上护栏挡脚板高度≥180mm。
13.卸料平台结构要求
①卸料平台必须独立设置!严禁与脚手架连接。
②严格按专项方案设计、计算、搭设和验收。
③显著位置标明容许荷载,严禁超载。
④防护到位(护栏、挡脚板、安全网)。
